Power Factor Correction

شرح هام لتحسين معامل القدرة Power Factor Correction :

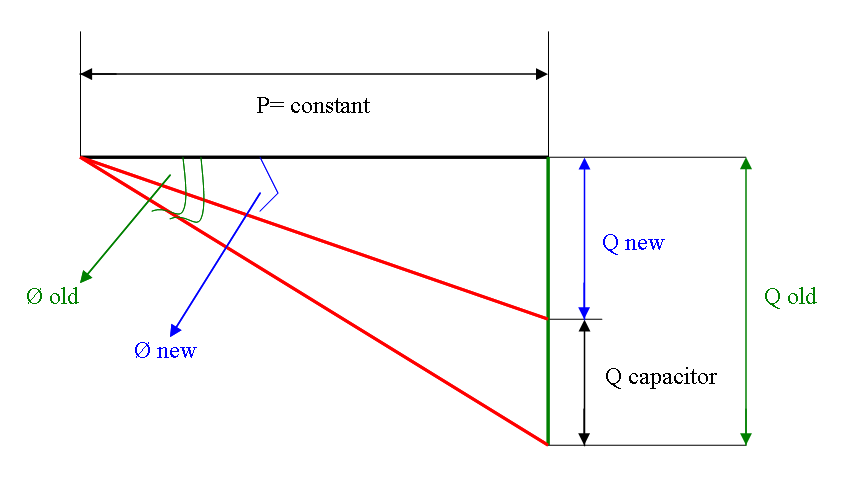

كلنا نعلم مثلث القدرة , الموضح بالشكل التالي :

المطلوب هو حساب قيمة Q capacitor المطلوبة لتحسين معامل القدرة من Ø old إلى Ø new

• كما يتضح من الرسم الآتي

Q old = P tan (Ø old)
Q new = P tan (Ø new)

Q capacitor = Q old - Q new = P tan (Ø old) – P tan (Ø new)

Q capacitor = P ( tan Ø old - tan Ø new )

• في حالة الـ Single phase system

Q capacitor = V^2 / Xc

Xc = 1 / wc

Q capacitor = V^2 * w * c

• في حالة الـ 3 Phase system

Vph = VL / √ 3

Q total = 3 * Q phase

الـ Q الكلية هي عبارة عن 3 أمثال الـ Q الخارجة من فيزه واحدة

يبقى زي قانون الـ Single phase سابقا

Q ph = Vph ^2 / Xc

Q ph = Vph^2 *w * c

Q total = 3 * Q phase

Q total = 3 * Vph ^2 * w * c

بالتعويض عن Vph بدلالة Vl

Q total = 3 * (Vl / √ 3)^2 * w * c
Q total = Vl ^2 * w * c

• ملحوظة هامة جدا جدا

دائما أستخدم قانون

Q total = 3 * Vph ^2 * w * c

بغض النظر عن التوصيل دلتا أو ستار , لكن طبق ان في حالة الدلتا Vph = Vl

وفي حالة الستار طبق ان Vph = Vl / √ 3

• أهمية تحسين معامل القدرة

كلما تم تحسين معامل القدرة , قلت الـ S المسحوبة ,(S = V * I ) ونظرا لثبوت الجهد , فإن التيار تحديدا هو ما يتأثر بتحسين معامل القدرة , ومنها قلة التيار المسحوب , ومنها تحسين الشبكة , وتناقص مساحة مقطع الكابلات اللازمة لنقل القدرة .
